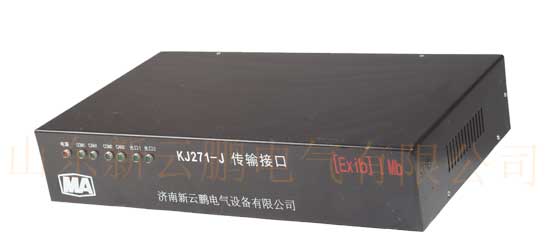

KJ271-J傳輸接口簡述：



　　KJ271-J傳輸接口起數據制式轉換作用。井下傳輸分站數據通過巷道鋪設的通訊電纜上傳到地面，傳輸接口將其CAN信號轉換為RS232信號給地面中心站，從而實現中心站對井下數據的采集；



　　KJ271-J傳輸接口應用環境：



　　環境溫度-5℃～40℃；



　　相對濕度≤95% （+25℃）；



　　大氣壓力80 kPa～106 kPa；



　　清潔、無強磁場干擾，無腐蝕性氣體和無爆炸性氣體的地面安全場所



　　KJ271-J傳輸接口特點：



　　具有本安與非本安的隔離作用



　　雙COM設計，可以與人員定位服務器配套實現雙機熱備



　　人員定位系統分站數據采集機構



　　傳輸速率：115200bps（遠超同行的9600bps）



　　KJ271-J傳輸接口參數：



　　供電電源



　　工作電壓：AC 220V



　　工作電流：≤200mA



　　接口與讀卡器傳輸（CAN信號）



　　傳輸接口數量：2



　　最大傳輸距離：傳輸接口到讀卡器最大傳輸距離為5km接入中繼傳輸距離可達到10km



　　接口與傳輸分站（光信號）



　　傳輸口數量：2



　　傳輸方式：TCP/IP以太網光信號傳輸



　　傳輸速率：100Mbps



　　RS232口



　　傳輸口數量：2個；



　　傳輸速率：115200bps；



　　網口



　　傳輸口數量：2路



　　傳輸方式：TCP/IP全雙工



　　傳輸速度：10/100Mbps自適應



　　信號電壓峰峰值: 1～5V



　　最大傳輸距離：≤20m



　　接口功能



　　接口具有與讀卡器雙向通信及其指示功能；



　　接口具有與傳輸分站雙向通訊及其指示功能；



　　接口具有與主機設備雙向通信及其指示功能；



　　接口具有電源指示；
